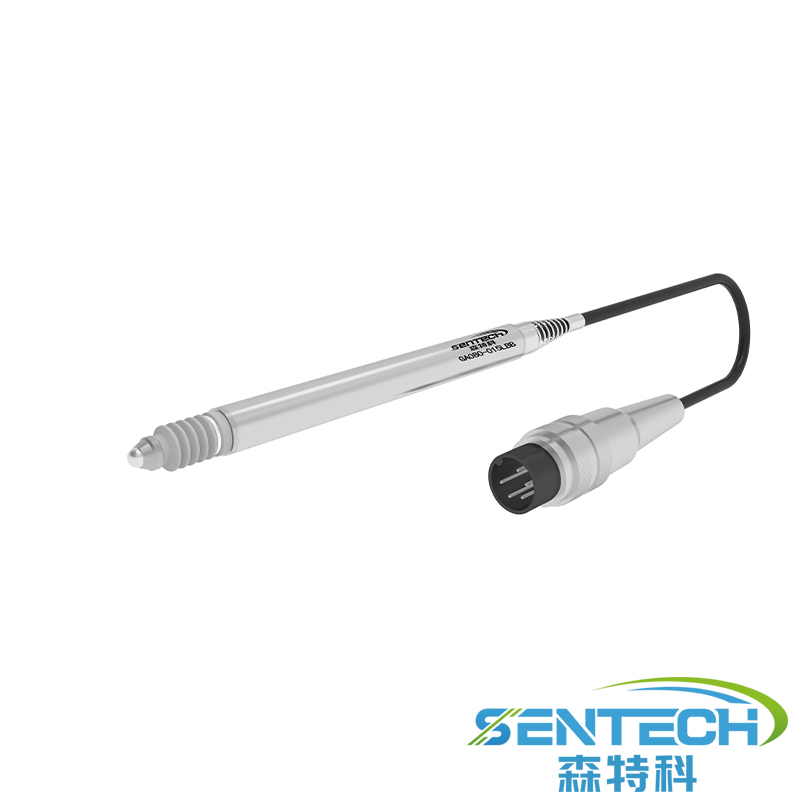

GA080系列笔式位移传感器

案例介绍

概述:

GA080系列是一款笔式位移传感器,广泛应用于航天航空、机械、建筑、纺织、铁路、煤炭、熟料、化工以及科研院校等各行各业,用来测量伸长、振动、厚度、膨胀等的高技术产品。笔式位移传感器具有优良性能,适用于质量控制和计量应用中的高精度、高重复性的测量。测头采用高硬度的耐磨不锈钢材料,测轴移动部分采用精密导轨。笔式位移传感器外配变送器,采用9-28V直流电源供电,输出信号为标准信号输出如(0-5V或4-20mA)。

产品特性:

l 产品外径:8mm

l 测量范围:2、5、8、10mm分辨率高,重复性好

l 外壳材料:不锈钢

l 结构形式:回弹式

l 无滑动接触点,使用寿命长

应用领域:

l轴径检测              l钣金件检测

l电子产品外壳检测      l包装机械

l工业机械手            l机器人

l内饰件检测            l精密位移测量

l玻璃生产检测          l自动生产线

l汽车零件在线检测

电气参数:

l 激励电压:3Vrms

l 激励频率:5KHz

l 位移量程:2,5,8,10mm

l 输出信号:交流信号 或配变送器0-5V(9-28V DC供电电压);交流信号 或配变送器0-5V  0-10V(15-28V DC供电电压);交流信号 或配变送器0-5V  4-20mA(两线制,15-28V DC供电电压);交流信号 或配变送器R485数字信号输出

l 线性误差:模拟输出:±0.25%,±0.5%;可选;数字输出:0.25%,0.1%可选

l 重复误差:最高可达1um

l 分辨率:≤0.1um(最高),数字输出是16bit

l 动态特性: 默认50Hz(如有特殊要求,可订制)

l 工作温度: -25℃~85℃

l 温度系数: 灵敏度≤0.01%/℃;零点≤0.025%/℃

连接方式:

分体式LVDT的铁芯与被测量物体之间需要采用连杆进行连接,铁芯与连杆在出厂时已经安装在一起,连杆的另一端与被测物体连接安装,用户也何根据实际需要定制铁芯连杆。

安装方式:

LVDT的安装要求采用温度膨胀系数小的非金属夹具固定,如果采用金属块夹具安装会对产品性能产生影响。本公司有标准的夹具配件供用户选择使用,用户也可以定制安装夹具。
