FD200系列位移传感器

案例介绍

概述:

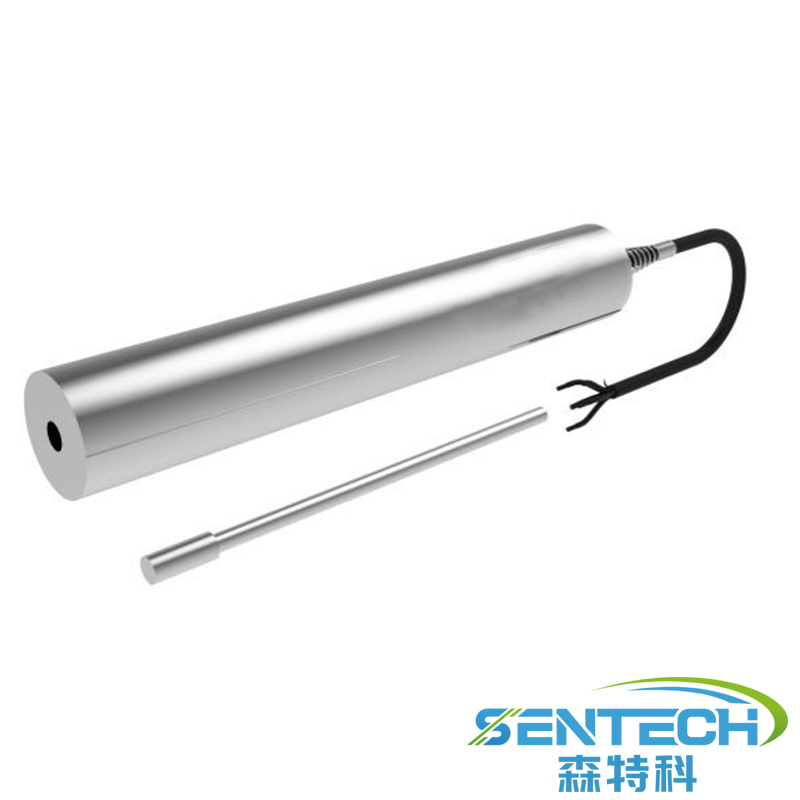

FD200系列是一款直线位移传感器,采用分体式设计,铁芯与传感器本体分别安装,是一款高性价比的直线位移传感器。产品具有高分辨率、高灵敏度、高可靠性、低阻抗、线性度好等技术优势。最大线性误差都优于±0.25%。

产品特性:

l 产品外径:200mm

l 测量范围:0-500mm分辨率高,重复性好  ,分分辨

l 外壳材料:不锈钢

l 结构形式:分离式铁芯

l 无滑动接触点,使用寿命长

l 电气连接:四线制交流输出

l 密封等级:IEC IP-65

l 工作温度:-25℃至+70℃

l 工作压力:420巴

应用领域:

l 数控机床

l 包装机械

l 工业机械手

l 液压系统

l 自动生产线

电气参数:

l 供电电源:9-28V

l 工作电流:电压输出型供电电流≤12mA ;两线制4-20mA电流输出型LVDT,供电电流4-20mA

l 位移量程:6,15,30,50,100,250,500mm

l 输出信号:0-5V(9-28V DC供电电压);0-10V(15-28V DC供电电压);4-20mA(两线制,15-28V DC供电电压)

l 线性误差:模拟输出:±0.25%,±0.5%;可选;数字输出:0.25%,0.1%可选

l 重复误差:≤0.01% of FS

l 分辨率:≤0.1um(最高),数字输出是16bit

l 动态特性: 默认50Hz(如有特殊要求,可订制)

l 工作温度: -25℃~85℃

l 温度系数: 灵敏度≤0.02%/℃;零点≤0.02%/℃

连接方式:

说明:分体式LVDT的铁芯与被测量物体之间需要采用连杆进行连接,铁芯与连杆在出厂时已经安装在一起,连杆的另一端与被测物体连接安装,用户也何根据实际需要定制铁芯连杆。

转换模块输出有多种形式,包括0-5V、0-10V直流电压输出,4-20mA电流输出,也可以通讯数字输出等。

安装方式:

LVDT的安装要求采用温度膨胀系数小的非金属夹具固定,如果采用金属块夹具安装会对产品性能产生影响。本公司有标准的夹具配件供用户选择使用,用户也可以定制安装夹具。
