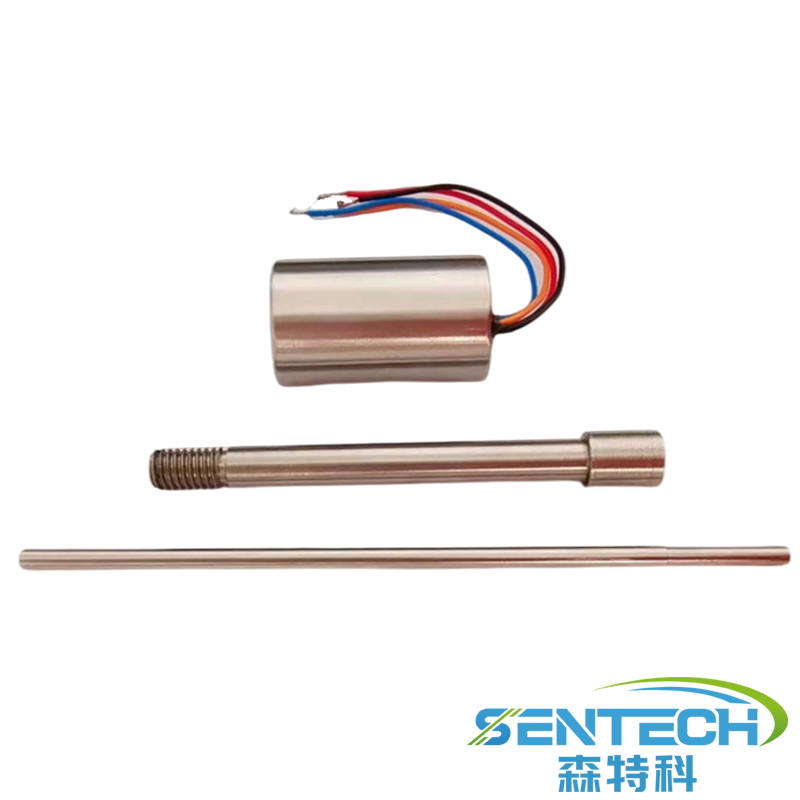

FA180系列位移传感器

案例介绍

概述:

FA180系列是一款直线位移传感器,采用分体式设计,铁芯与传感器本体分别安装,是一款高性价比的直线位移传感器,广泛用比例电磁阀及伺服阀阀芯位置控制。产品具有高分辨率、高灵敏度、高可靠性、低阻抗、线性度好等技术优势。最大线性误差都优于±0.25%。

产品特性:

l 产品外径:18mm

l 测量范围:0-500mm分辨率高,重复性好  ,

l 外壳材料:不锈钢

l 结构形式:分离式铁芯

l 无滑动接触点,使用寿命长

l 电气连接:四线制交流输出

l 密封等级:IEC IP-65

l 工作温度:-55℃至+155℃

l 工作压力:420巴

应用领域:

l 比例阀、伺服阀

l 数控机床

l 包装机械

l 工业机械手

l 液压系统

l 自动生产线

电气参数:

l 激励电压:3.0 V rms

l 输入频率:5.5 KHz

l 线性误差:<±0.25% of FSO

l 灵敏度:63±5%mV/V/mm

l 输入阻抗:100~110 ohms

l 输出阻抗:170~185ohms

l 零位电压:<20 mV

l 重复误差: <0.01% of FSO

l 磁滞误差: <0.01% of FSO

l 温度系数: -0.02%/℃

连接方式:

说明:分体式LVDT的铁芯与被测量物体之间需要采用连杆进行连接,铁芯与连杆在出厂时已经安装在一起,连杆的另一端与被测物体连接安装,用户也何根据实际需要定制铁芯连杆。

转换模块输出有多种形式,包括0-5V、0-10V直流电压输出,4-20mA电流输出,也可以通讯数字输出等。

安装方式:

LVDT的安装要求采用温度膨胀系数小的非金属夹具固定,如果采用金属块夹具安装会对产品性能产生影响。本公司有标准的夹具配件供用户选择使用,用户也可以定制安装夹具。
